折り図を描く際に設定しているアクション

AIには、「アクション」という一連の作業を記録・実行する機能があります。

具体的には、よく使う機能や定型の一連の作業、数値の入力が必要なものなどを登録しておくとよいでしょう。また、ショートカットを設定できるので、よく使うものは割り振っておくとより便利です。

利点は、ツールの持ち替えや、ポインタの移動、数値の入力等を省略できることで、一つ一つにかかる時間は数秒程度でも、何百回と繰り返すことを考えれば大きな差になります。また、数値の入力や同じ作業の繰り返しでは、ミスを防ぐ効果も期待できます。

折り図を描く際に、実際に使っているものをいくつか紹介します。

・水平方向に反転、垂直方向に反転

変形パネルのメニュー等もあるけれど、わりと使用頻度が高いのでマウスを動かさずに呼び出せるのは便利。

・45度、-45度、22.5度、-22.5度の回転

45度はともかく、22.5度については変形パネルへの数値入力が割と面倒。 変形・回転ツールは22.5度の回転は使いにくいし。作品によっては30度や15度なども用意しておくと便利。

・拡大、縮小

それぞれ変更率を決めておく場合は数値入力が必須なので、アクション・ショートカット化は有効。

過去記事より:折り図tips:拡大・縮小は率を決めておくとよい

・各種グラフィックスタイルの設定

グラフィックスタイルパネルからスタイルを選び選択するより、ショートカットの方が早い。 ちなみに直接線幅等を変えていないのは、グラフィックスタイルを入れ替える場合の汎用性のため。同じ名前にしておけば、スタイルを入れ替えることができます。

表面、裏面、折り筋、山折り線、谷折り線などは、よく使うのでおすすめ。私の場合はこれに加えて矢印用の線、白い記号用、点線(太)、点線(細)を登録しています。

・特定のメモのあるオブジェクトを選択

AIでは、属性パネルに「メモ」というテキスト情報を持たせられる項目があります。あまり使われていないっぽい機能のですが、実はアクションからであれば検索キーとして使うことが可能です。 例えば、複製して使う前提の回転・拡大等の記号などに「記号」というメモを加えておけば、アクション一発で選択状態にできるようになります。 それ以外だと手順の数字に専用のメモを振っておくのがおすすめ。

ちなみにメニュー等からの検索では利用できないようなので、アクションやスクリプトを使わないと活用は難しそう。せっかくオブジェクトごとに自由な情報を追加できるのに勿体ない。

・各種スクリプト

アクションではないですが、よく使うスクリプト等にもショートカットを設定しています。

過去記事より:Adobe Illustratorでスクリプトを動かすプログラマブルキーボードが便利だった。


分かりやすい折り図と重なり表現

分かりやすい折り図とはどのようなものだろうか?

  • 分かりやすい折り図はスムーズに折れるため、そもそも分かりやすいこと自体に気がつかないことが多いはず。
  • あえて分かりにくい図と比べてみると面白いのではないだろうか。
  • 折り図で表現するのは、「前の手順の結果」、「その手順で何をするか」は必須。できれば「その手順の結果を予測させる」とより良い。
  • 適切な重なりを描き、上記の3つを表現することにより、折り図は分かりやすくなる。

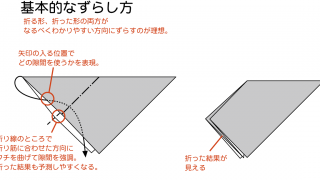

ということで、基本的な中わり折りの手順を例にして、紙の重なりの表現について少し説明してみます。

この中わり折りの説明図を分かりにくいと感じる人はあまりいないのではないでしょうか。簡単な図ですが、手順を表現するために紙のずらし方などいろいろな工夫がされています。

こんな感じです。「その手順で何をするか」と「前の手順の結果」を、紙の重なりで見せるようにしています。

逆方向にずらした図と比べると、「分かりやすさ」が分かりやすいですね。紙の重なりが分かるように図を描くのはとても重要です。

ずらし無しはこうなります。形だけでは、中わり折りか後ろに折るのかが分かりません。少し出ている谷折り線と、矢印の形でようやく中わり折りと判断できます。

もう一つ、中わり折りできる隙間が複数ある場合などは、特に重なりを描くことが大切です。「手前の隙間で中わり折り」など、ネームで説明することもできますが、ぶっちゃけネームは読んでもらえないことが多いので、できるだけ図の方で表現したほうが良いです。

紙の重なりの表現は、手間はかかりますが適切に描けば折り図がとても分かりやすくなります。繰り返しとなりますが、「前の手順の結果」と「その手順で何をするか」が表現できているかを意識して作図するとよいでしょう。


カモシカ解説

折紙探偵団マガジン181号カモシカの折り図が掲載されました。作品と折り図の解説を簡単に箇条書きで。


なぜカモシカ?

  • 昔折ってみたらどうなるかと考えた事があった。小さい頃に家族と訪れた鈴鹿の日本カモシカセンターでの事。
  • そういえば作例が少ない。
  • それなりに親近感のある題材。日本の動物っていいよね。
  • というような事を、「シカもカモシカもたしかシカだがアシカはたしかシカではない」という早口言葉からふと連想した。まあ切っ掛けなんてそんなものです。


着想と構造等

  • 頭部をカエルの基本形から折ることができそう。ツノの長さとか丁度良さそう。
  • とりあえず外側にヒダを配置して頭部の構造を折り出す。
  • ヒダと内側の22.5度の構造を合わせて前脚の位置と長さ決定。この辺は22.5度の距離感で決めている。
  • 後脚の位置と構造はかなり悩んだが、最終的には効率と尻と尾の折り出しの良さから現在の位置と構造に決定。特に前脚付け根から後脚への沈め折りは会心の一手(手順104)。
  • 頭部は現物(剥製だけれど)と見比べながら試行錯誤した結果、カエルの基本形からツノの位置をずらす構造を採用。目の折り出しに余裕ができた、大きすぎた耳のカドが適度に小さく良い感じの形になるなど、ほぼ全てが良い方向でまとまった。
  • 後脚はいろいろ比較検討した結果、ぐらい要素少なめの形に収まった。また足先についても紙の厚みがうまく分散された。ある程度はどう折っても形にはなる部分で、最善と思われる手を比較検討するのは大切。

手順

  • 6+√2の折り出しはこれまでとは違う方法。より折りやすく使いやすいはず。
  • 25と55の繰り返し感は韻を踏んでいるようで面白い。
  • 61-62で一旦沈めてから戻すのは、折りやすさと100で立体図を描きたくなかったから。難しい手順で一度先に折っておくのはかなり有効。
  • 頭部の手順はちょっとややこしいけれど、構造の制約上、多分これが一番折りやすい。
  • 111、113の折り筋は、つけておくと折りやすさがかなり違う。
  • 134は前の隙間を広げて折る。後ろでも折ることができるけど収まりは悪くなる。
  • 148、カドの先の蹄の部分は、隙間の位置は違うけれど、前後共に厚みの条件は同じ。
  • 153、尾の折りだしとロックを兼ねた手順。個人的にすごく好きな構造。
  • 163他、ツノをずらした最大の利点は耳の形、特にカドの角度が90度になったことだと思う。
  • というような折り図の工夫や意図等を読み取れると、折り図を読むのが少し楽しくなると思う。でも普通しないし相当意識しないと出来ない。

その他

  • 目の部分に裏面が出るので、頭の部分だけ裏打ちして色分けするとよい。
  • 作例は揉み紙。講習では里紙(50cm)を使用。
  • 題材は少し地味だけれど、構造・造形共に作者満足度の高い作品です。ぜひ折ってみてください。


折り図tips:拡大・縮小は率を決めておくとよい

拡大・縮小を行う際に、あらかじめ拡大率を決めておいて、それ以外は絶対に使わないようにすると楽です。

理由は部分拡大を戻す時に便利だから。また拡大を挟む図の修正があった時にも、拡大率が決まっていれば迷いません。
ちなみに、神谷個人は125%と80%を愛用しています。拡大率としては少し大きめではあるものの、入力しやすいのが利点。部分拡大等で一気に大きくしたい場合は、125%拡大を複数回行います。
AIでは、アクション機能等で登録しておくと便利ですね。

また、折り図を拡大するタイミングの目安は、
・図が半分くらいに折り畳まれる場合
・山谷の鎖線が見えない場合
・紙の重なりの隙間が埋まる場合
あたりでしょうか。図全体の大きさではなく、折る部分の大きさに合わせる事を意識するとよいでしょう。画面上のみで作業していると図が小さくなりがちなので、迷ったら拡大するくらいでちょうどよいのではないでしょうか。

余談ですがロバート・ラング氏は何回か拡大すると200%になる拡大率を使用しているそうです。とても合理的な、なんかとてもラング氏らしい話。




折り図tips:折り筋の起点終点を短くするか?

折り筋線の紙のフチがぶつかる時の処理は、いくつか派閥(?)があります。
A. すべてのフチから離すように短くする
B. その折り筋がついている面のフチのみ、線から離すように短くする
C. そのままフチまで延ばす
主にこの3つでしょうか。

まずAは手書きの折り図時代からの伝統的な方法です。折り筋と紙のフチの差が見やすいのが最大のメリットです。デメリットは形が変わる度に調整しなければいけないため手間がかかる事でしょうか。特に複雑な図になればなるほど面倒になります。
元々は手書き折り図の時代に、折り筋を区別するための方法として使われたのではないかと思います。手書きであれば手間は問題にならないため(どっちにしても図ごとに全部描かなければいけない)、この方法が標準的であったのでしょう。



次、Cについて。メリット・デメリットはAの逆になります。紙のフチと折り筋の判別がしにくい。フルカラーの折り図など、紙のフチと折り筋の線が判別しやすい場合であればこの方法でも問題ないかもしれません。グレースケールだと、色の濃さを変えたとしてもちょっと分かりにくいのではないかと思います。また細かいことを言えば、色を変えると紙のフチの線の上に折り筋の線が乗るのも問題点ではあります。

最後のBは、上記2つの折衷案のようなものになります。メリット等も大体中間くらいになりますが、見やすさはあまり損なわれない気がします。他特筆すべき点としては、線の位置関係から紙の重なりの前後関係を表現できます。これは他の2つにない利点です。

ちなみに神谷の場合は基本的にBを採用しています。Aは手間的な問題から却下、Cは基本グレースケール折り図なので分かりにくいという直感による消去法です(なお理由は後付け)。



折り図を描く際には、基本的には図を進めるごとに短くしながら進めるのが効率的なのではないかと思います。スクリプトが使えれば少し楽になりますね。

なお手間の問題は、ドローソフト側から起点・終点から一定の距離が空白という特殊な鎖線が設定できれば、いろいろと解決しそうです。技術的には、たとえばFreeHandなら線の設定をPostscriptで書けるなら可能なのかな?

線を短くするスクリプト という事でAI用のスクリプト。


折り図tips:前面・背面にペースト

折り図を描く時の、紙や折り筋の重なりの調整方法には、「前面/背面にペースト」を使うと便利です。

選択されたオブジェクトのすぐ上、もしくは下にペーストする機能です。用紙面のすぐ上に折り筋を追加したい場合や、中割り折り等の場合に特定の隙間にオブジェクトを追加したい場合に使えます。それ以外にも修正や重なりの調整など、さまざまな場面で活用できる機能です。使おう。

重なりの順番を一つずつ入れ替えてもいいのですが、図が複雑になると非常に手間がかかります。また、グループ内への追加の場合には、更に手間がかかる場合もあります。状況に応じて使い分けるとよいでしょう。

FreeHandでは編集メニューのスペシャル項目(特殊なコピペ機能)内にあります。ショートカットを割り当てておくと使いやすいでしょう。私の場合はcmd+sft+Fとcmd+sft+Bを設定しています。(画像は割り当て済み)。



AIは編集メニューに項目があります。ショートカットはcmd+Fとcmd+Bです。

Inkscapeには、もしかして機能自体無いかも。ほとんど使っていないので詳しくは分からないけれど、使えないと大変そう。需要の高そうな機能なので、アドオンとかあるのかな?


折り図tips:パスの方向の反転

山折り線・谷折り線の終点が半端になってしまう場合の対処法です。

こんな感じに半端な長さの点線が残ってしまう場合です。山谷の折り筋は、起点となる点から外側に向けて直線を描くケースが多いと思いますので、実は結構発生しやすい問題です。これはパスの向きを反転させる事で問題を解決する事ができます。線の長さを調整してもいいのですが、拡大・縮小するとずれて調整し直しとなるのであまりお勧めしません。

FreeHandの場合、メニューの「修正」→「パスの操作」→「逆方向」でパスの向きを反転させる事ができます。よく使う機能なので、ツールバーに登録しておくと便利です。



結果、半端な部分は折り線の起点側になり、表示される部分はきれいな谷折り線になりました。

Illustrator(手元のCS5)の場合、探してみたのですがそれっぽい機能が見つけられませんでした。一応、

  1. パスを選択して複合パスを作成(cmd+8)
  2. 属性パネルの「パスの方向反転」オン、オフで切り替え
  3. 複合パスを解除(cmd+sft+opt+8)

という手順で反転自体はできるという情報は見つけたのですが、少々めんどくさい。直線であれば180度回転でもいいのですが、ポイントが多いオブジェクトの場合はちゃんと反転させるべきでしょう。

こういう時はスクリプトが便利です。絶対同じ事を考えた人がいるはずと思い探してみたところ、やはり作っている人がいました。

http://www.pictrix.jp/ai/ReversePath/

Illustratorでの作業では必須スクリプトとして愛用させて頂いております。この場を借りて一方的にお礼申し上げます。

これもショートカット割り当てのサポートアプリなどを利用して、呼び出しやすい状態にすると便利です。

最後にInkscapeの場合。せっかくなので確認したところ、Pathメニューにありました。

以上、鎖線の終点だけでなく、紙の重なりなどで山折り線(の短い線)が見辛い場合にも使えます。


折り図tips:紙の向きを分かりやすく

対称性が高く紙の向きを間違えやすそうな場合は、早い段階でカドなどを折って印となる形を作っておくと、向きが分かりやすくなります。

例えば次の図のように、「折ってあるカドが下」としておけば、分かりやすく、紙の向きや対称軸を間違えにくくなります。

(なおこの後対称的でない折り筋つけていくという、向きを間違えないで欲しい工程になります。)

小松英夫さんとの会話の中で出てきたネタで、小さな工夫の割にはかなり効果のある、正にtipsという小技です。


塗りのある直線

  • 直線には塗りを設定しない方がよい
  • 画面に表示されなくても、面積ゼロの塗りオブジェクトが存在する
  • 環境によっては表示される場合もあり、不都合となる可能性もある

以下、詳しく。

ドローソフトでは、線などのオブジェクトに「線の色」と「塗りの色」を設定することができます。ほぼ全てのオブジェクトに対して色の設定自体は可能なので、必要のない部分にも塗りの色を設定する事が出来ます。

但し、例えば単純な直線のような、面積のないオブジェクトへ塗りを設定するのは意味がないので、相当特殊な理由がない限り避けるべきでしょう。

具体例として、谷折り線に塗りを設定した場合を見てみます。

まず、FreeHand MXでは、直線の塗りは描画されません。

折り図を描いていても、塗りがあること自体に気がつかないかもしれません。

さて、同じデータをIllustratorで開くとこうなります。

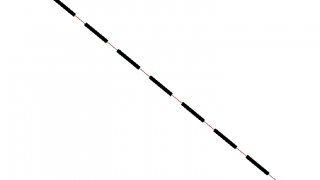

点線に設定された塗りが、細い線として描画されます。線が2重になっているようで紛らわしいですね。

さらに、PDFとしてAcrobatで開くと、AIと同様に線状に描画されます。前述のFHや、最近はInkscape製のデータで結構見かけます。

なお、同じPDFでも、MacOS標準のプレビューでは描画されません。

この例とは逆に、折り筋線のつもりで塗りのみのある直線をつかってしまうと、画面では見えるのに印刷では消えてしまう線になってしまう可能性があります。

表示が安定しない、無駄なデータを持つメリットはありません。面積のないオブジェクトには、塗りを設定しないように気をつけるとよいでしょう。


手順の整理 折り図を描く前に。

自分の作品を折り図化する場合、実際に図を描くよりも前に手順化という作業を行っています。 これは実はすっとばしても折り図自体は描けるのですが、より分かりやすく、説明しやすく(=描くのが楽)、無駄のない(=図の数が減る)手順などを事前に考えておく事で、折り図の質を高めることにつながります。また、手順を整理しておくことで図を遡った修正なども減らすことができます。

具体的には、実際に何回か折って、手順や作品自体の整理を行います。折る順番を変えたりしながらある程度の試行錯誤が必要です。

  • 事前につける必要のある折り筋の精査
  • 折り筋をつける順番
  • 折り畳み手順の検討
  • それが説明可能かつなるべく図解しやすいことの確認
  • 場合によっては作品自体の変更と修正
  • 曖昧な基準や折りの整理
  • 仕上げの折りをどこまで説明するか線引き。

こんなところだろうか。結構いろいろと考えています。

・事前につける必要のある折り筋の精査

展開図の折り筋全部を事前につけてしまうのも一つの手ではありますが、実際には手順で自然につけられる折り筋や、折る時につけても問題ない折り筋も多いものです。また、たくさんの折り筋がついていると、図解作業の手間も増えてしまいます。 確実につけておく必要のある折り筋を精査しておけば、図を見やすく、無駄な手順を省く、作業の省エネ化などが期待できます。

・折り筋をつける順番

基本は分かりやすく・折りやすくです。例えば蛇腹状の折り筋をつける場合、まず1/2、次に1/4、1/8といったように、順番に細かくしていくと、折り間違いなどを減らす事ができます。また誤差の出にくい手順、さらには漸近法等を利用した誤差を目立たなくする手順なども考えられます。このあたりは今後の研究が期待されます。

・折り畳み手順の検討

「展開図どおりに折り畳む」はなるべく避けたいので、なるべくまともな手順を考えます。先に折るべき部分や、条件が揃わないと進められない部分などもあるはずなので、比較検討しながらより良い手順を探します。 なにより無駄がない手順であれば、図解の手間もその分減ります。

・説明可能かつなるべく図解しやすいことの確認

上記の項目と被りますが、それぞれの手順がなるべく説明しやすいことや、なるべく同時に折り畳む工程を潰す(=立体図を減らす)など、折り図にした時の事も考えた手順にするとよいでしょう。

・場合によっては作品自体の変更と修正

とはいえ、そもそも良い手順に出来ないような場合もあります。内部構造や細部を修正することで改善できるのであれば、作品自体の修正も検討するべきです。

・曖昧な基準や折りの整理

細かい形や、曖昧な折りなどはなるべく整理しておきます。基準等もなるべく決めておくといいですね。

・仕上げの折りをどこまで説明するか線引き

これは作品によりますが、仕上げの比率が大きい作品の場合、たとえばぐらい折りや曲線を完全に説明するのは不可能です。また、用紙や大きさによって調整しなければいけないような部分は、折り図では説明しにくい(もしくは意味がない)場合もあります。ある程度割り切って、説明する部分としない部分の線引きを行う必要があるでしょう。

最後に。 分かりやすい手順、きれいに折れる手順、覚えやすい手順、折りやすい手順、図にしやすい手順、面白い手順、いろいろな手順が考えられますが、全てが同じ結果であるとは限りません。また全てを満たす完璧な手順はそうはありません(例えば一般的な折り鶴の手順はほぼ完璧ではあるのですが、「きれいに折れる手順」だけを考えるならより良い手順が存在します)。 2つくらい優先する項目を決めて、それを基準に考えるとよいかと思います。

「段取り八分」という言葉もあります。手順の整理は折り図制作の一部と考えて、しっかりと準備をしておくとよいですね。
