「 ユニット 」一覧

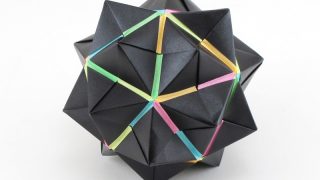

「ゲーミングα」

タイトル:「ゲーミング-α」
創作・制作:神谷哲史
2020/07創作

七色に輝くゲーミング折り紙があったら面白いのではという馬鹿話から、現実的なのはユニット作品で、シンプルな黒い立体のすき間に色が見えるようなものでどうだろうか?と考え創作。ネタ作品のはずだったのに割と出来が良い。

構造はシンプルなのでほぼ同じ作例があるかもしれません。ただ、もし前例があっても隙間はないと思う。いわゆる薗部ユニットよりも一回り大きくなります。作例は黒い折り紙の裏側にマーカーで色をつけています。ネタ抜きで折るなら、赤茶色等のレンガをイメージした色で折ると一般受けするのではないでしょうか。

折り筋を変えて向きを変えたものが「ゲーミングβ」の予定。



3色30枚組の話

ずいぶん前のコンベンションで宮島さんに聞かれてた問題。実は少し後に答え自体は出ていたのだけれど、放っておいて今に至る。

http://origamigasakebuyoru.seesaa.net/article/388906614.html

パターンの分析

正20面体の辺の色分けと考えるのが、個人的にはやりやすいと思う。

まず思いついたのが、それぞれの色各10枚の位置関係は対称にはならない事。正多面体の対称性を考えると、いくつかの種類に別れるはず。10の対称”面”ならあるけれど、今回はあまり使えなさそう。

次に色分け図を見て気がついたのが、5本の辺がそれぞれ繋がっている事と、それが6本絡み合っている事。これはよく考えると当たり前の話で、各頂点には5本の辺が集まっているので、3色での色分けでは必ず1:2:2となる。この1が6本の色線の端になる。で、頂点は12なので色線は6本となる。

整理されてきた。 まず、6本3色であれば対称性が分かりやすい。正四面体の各辺だ。 さらに色分け図を詳しく見ると、5本の辺はS字に曲がっている事に気がつく。たしかにこれ以外では無理っぽい。正20面体=変形正四面体であると考えれば、納得の対称性と位置関係。という事で、構造的には右巻きと左巻きの2種類がある。

※印の辺が5本繋がっている中心の辺



具体的な組み方

1. まず20面体の頂点5枚を組む。色はa(青)×1:b(赤)×2:c(緑)×2になる。

2. その周りを組んで三角形の面5つをつくる。これは自動的に決まる。使うのはa(青)×3:b(赤)×1:c(緑)×1。



3. 手順1でa(青)を使っている頂点(白印)に注目、a(青)ともう1つ(b(赤)またはc(緑))を合わせて頂点をつくる。

印の頂点を手前にする。

a(青)ともう1つ(図ではc(緑))で頂点をつくる。

4. 3つ組み合わせて三角形の面3つをつくる。

5. 2カ所あるユニットが4つ集まっている頂点のうち、片方は両側の色が違うため確定している。3つ組み合わせて面を2つつくる。

4つのユニットが集まっている印の頂点を手前に。

色はc(緑)に確定している。両側も組み合わせる。

6. あとは確定している頂点・面を順番に埋めていけば完成。

印の頂点はつなぐパーツの色が確定済。それぞれ組んで進めていけば全体が組み上がる。



ポイントとなるのは3の手順で、ここで正しい色のパーツを組む事で巻き方向を確定、残りの色も全て決まります。逆にここで間違えて緑と赤を組んでしまうと、少し先で行き詰まります。線対称になっているので、2つ先くらいの手順で同じ色が隣り合うはず。

これはダメなパターン。青のパーツが赤と緑で取り囲まれている。



神谷版CFT

grp0916231521川島さんの鬼畜CFTの話を聞いて、古い制作メモを見直してみた。そして気がついてしまった。
「これもっと効率よく出来るな」

ということで、まずは旧作を評価。
・形は比率通りに折り出されている
・辺同士を組み合わせるパートが、強度のためとはいえ美しくない。
・√5を両側で2回折り出している。ある程度しょうがないとはいえ、無駄っぽい。
・上記の2つの影響で、折るのがめんどくさい。私が折って1パーツ6分くらい。60枚必要なので、とりあえず折るのに6時間はかかる。

で、改良。
・一回り大きくなった。
・√5の折り出しが一回になった。
・辺同士の接続については強度をある程度諦めることにしてみる。これは組んでみないと分からないか。
・かなり折りやすくなった。多分3分くらいで折れる。つまり全部で3-4時間か?

全体的に構造の無駄をそぎ落とし、整理した形になりました。
さて、折らなければ。
